NVIDIA 图形性能评测者工具包

游戏和图形中最常用的性能指标是 FPS。可通过各种工具轻松获取 FPS，从而很好地衡量 GPU 的吞吐量。但这并不是评估 GPU 性能时唯一重要的指标。

功耗和延迟往往被忽略，因为这两项指标难以准确衡量且一般与观看者的关系也不大。现在我们将带您来了解一下 NVIDIA 图形性能评测者工具包，这是一款易于使用的软硬件工具包，旨在帮助评测者衡量和报告功耗和延迟指标。

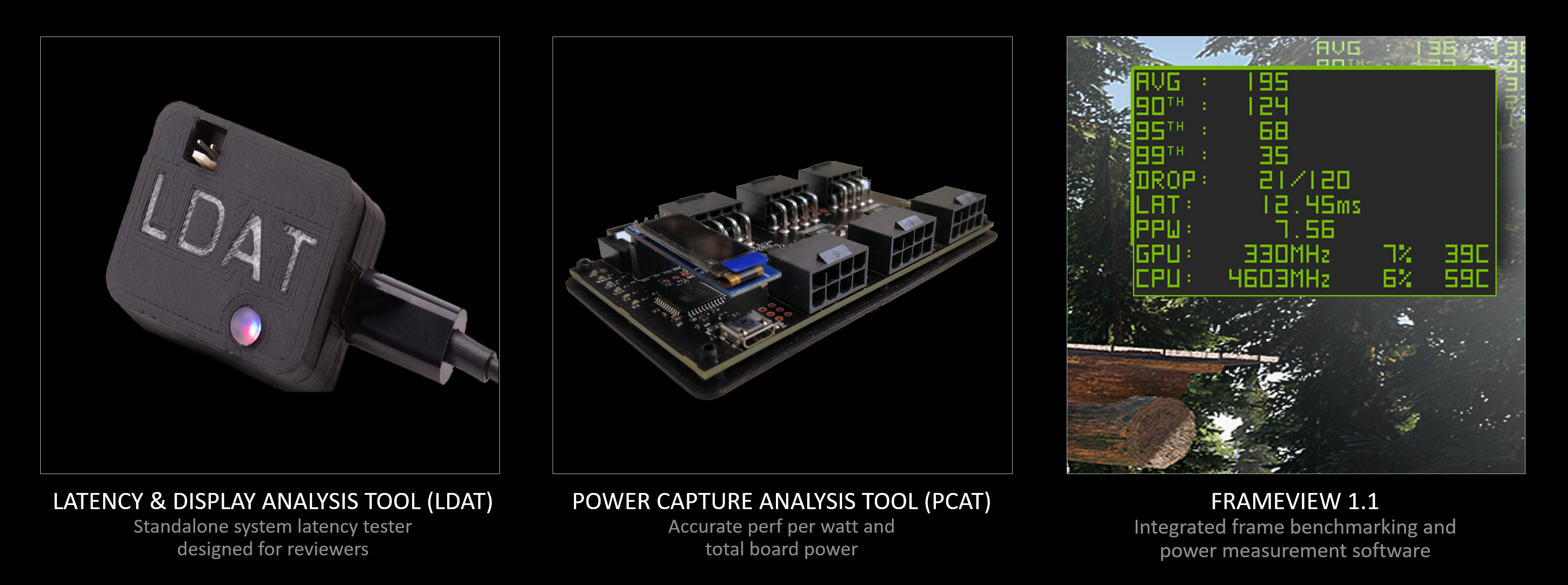

该工具包提供了三款用来衡量 GPU 性能的工具：

• 延迟和显示分析工具 (LDAT) - 用于衡量端到端系统延迟
• 功耗获取分析工具 (PCAT) - 用于独立衡量 GPU 主板总功耗
• FrameView 1.4 - FrameView 的改进版本，可将所有对象相互关联

LDAT 和 PCAT 是 NVIDIA 与评测者共享的工程工具，可帮助评测者更好地评估硬件和游戏。我们将在本文中对这些工具作出介绍，以帮助游戏玩家了解此类工具的工作方式及其所提供数据对产品评测的重要性。其方法类似于 FCAT，这是一款具有轻量级软件应用用户界面的简单硬件工具。

接下来，我们来分别探讨一下每个评测者工具。

以往，衡量端到端系统延迟习惯使用高速摄像机记录输入和显示，然后对各个帧计数。这样做成本高昂且时间冗长。

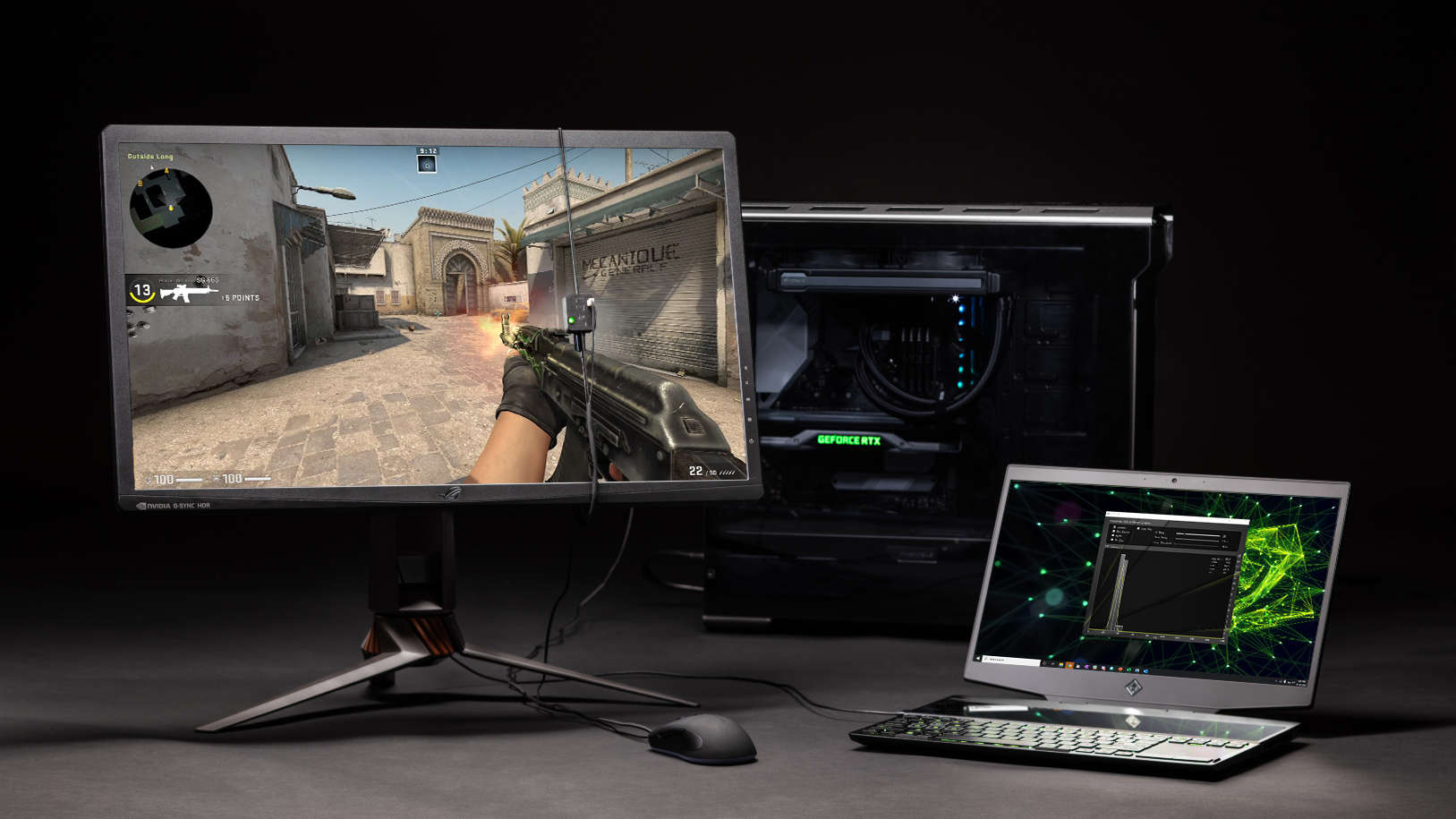

为简化衡量系统延迟的过程，NVIDIA 打造了一款名为 LDAT（延迟显示分析工具）的硬件延迟衡量工具。该工具不仅直观实用，而且功能强大。LDAT 是一款独立的硬件分析器，可使用亮度传感器快速准确地衡量游戏或应用中“从移动到显示”（点击到点击到出现枪焰）的延迟。LDAT 可跨平台使用，并支持来自所有供应商的 GPU。

LDAT 增加了一个全新的视角来衡量和调整游戏性能，并且可以回答以下问题：“分辨率或某些游戏内设置和效果对整体的端到端延迟有何影响？”，或者“我如何调整设置才能在缩短延迟的同时仍保持出色的图像质量？”，又或者“与我玩的其他游戏相比延迟情况如何，哪些游戏需要对延迟进行更多的调整？”。过去，捕获此类数据的过程十分复杂且非常耗时，甚至有时根本无法获得此类数据。而 LDAT 可以轻松快速地提供这些数据。

LDAT 已成为 NVIDIA 用于衡量延迟的内部工具。在全新的低延迟技术 NVIDIA Reflex 发布后，我们希望与评测者共享内部测试工具，让他们能够轻松有效地衡量这一重要的性能指标。LDAT 可帮助测试各种显示器上的延迟，与原先的高速摄像机方法相比可节省大量时间，并可提高衡量的准确性。而对于游戏玩家，我们将于今秋向市场推出全新的 NVIDIA G-SYNC 360Hz 电竞显示器，该款显示器中直接内置了 LDAT，我们称之为 NVIDIA Reflex低延迟分析器，借助此工具，您将可以有史以来第一次直接衡量系统延迟！

GPU 的能效对于图形架构的成功至关重要。使用高效 GPU，显卡输出的热量和噪音更少。为何如此重要？

提高性能的一种方法是降低功耗。这是因为 GPU 受其散热量的限制，高效的设计可直接提高峰值性能。设计的性能功耗比越高，则性能越高，噪声越低，超频空间越大，帧速率也越高。

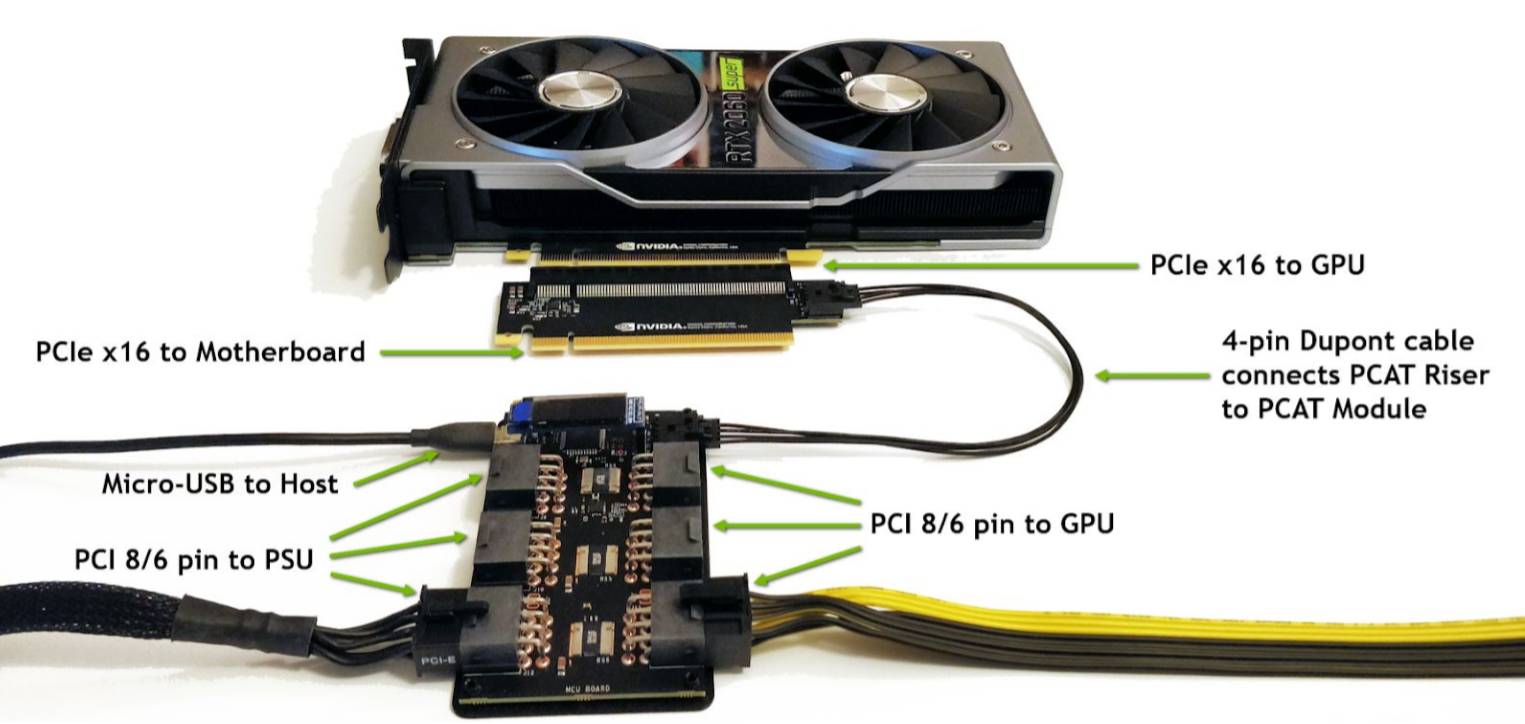

PCAT（功耗捕获分析工具）是软硬件组合工具，可提供准确的性能功耗比和显卡总功耗衡量值。PCAT 旨在简化功耗数据的收集和分析过程。这将通过位于 GPU 和主板之间用于收集数据的 PCI Express Riser 完成。然后此类数据将发送到 PCAT 模块，并最终传送到软件分析器。

这种衡量功耗的方法具有诸多优势：

• 衡量 PCIe 显卡功耗十分轻松便捷
• 可用于任何 GPU 供应商的产品（不依赖私有 API 调用）
• 直接衡量显卡总功耗（无需再去猜测和推断）
• 精确到千分之一瓦（假设电压合理）
• 无需焊接

这种全新、简便的功耗衡量方法让评测者能够了解到真正的 GPU 主板功耗。功耗 API 的准确性较低，通常也无法跨供应商使用，且对主板功耗的定义也不同。有关功耗 API 的更多详细信息，请查看我们的功耗入门介绍。如果想要比较 GPU 之间的功效，PCAT 是一个理想选择，可供您独立而轻松地衡量总功耗和效率。

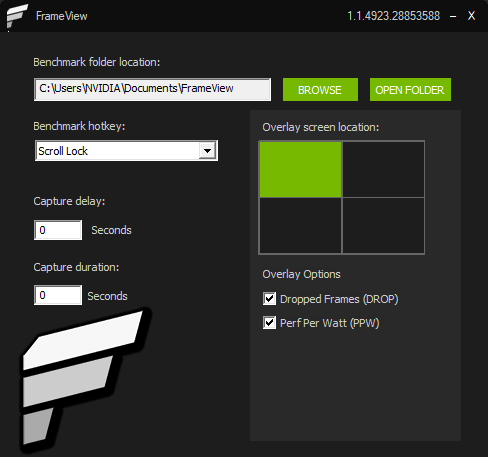

对于未使用过 FrameView 的人来说，FrameView 是 NVIDIA 的一款软件工具，旨在获取并衡量基于 PC 的显卡和 CPU 硬件的性能和用电量。在运行紧张激烈的“真实”PC 游戏场景时，该工具对于衡量帧速率和 GPU 功耗特别有用。FrameView 能够以极低的用度获取性能和功耗数据，不会影响帧率或游戏体验，同时还包含一个叠加显示层，用于在游戏过程中显示性能和功耗指标。此外，还支持获取基准测试运行情况并在详细报告中绘制图表。

此版本中包含多个新功能和关键变更：

• 日志和摘要文件结构已根据用户反馈彻底重新设计。摘要文件现在包含对该目录中每个日志文件的引用，这使其真正成为基准测试会话的摘要
• 全新的 FrameView Excel Analyzer 模板，该模板使用日志文件并自动创建可按评测者需求变换样式的图表
• Vulkan Overlay 可提供支持
• 集成 PCAT，因此可将功耗指标直接从 PCAT 添加到日志
• 新的安装程序，让 FrameView 的更新更为便捷
• 新指标：CPU 指标、渲染当前延迟和系统参数

要下载 FrameView 或获取包含用户指南在内的更多信息，请前往此处。

NVIDIA 图形性能评测者工具包让评测者在评估 GPU 性能时可轻松衡量 FPS 及更多指标。借助 LDAT 和 PCAT 之类的全新创新型工具，评测者可以通过向一系列测试中增加功耗和延迟指标来提高评测质量。对于游戏玩家而言，这意味着在您下次升级游戏时，评测者和意见领袖可更有效地帮助您将这些重要因素纳入考量。

FrameView 1.4 当前版本已可供下载。LDAT and PCAT 正在面向全球招募技术测评者一起进行硬件和游戏测评。
